Kartreferanse — for å fortelle hvor du er

Kartreferanse — UTM-rutenett for å si hvor du er.

Slik leser du kartreferanse med seks siffer fra UTM-rutenettet, og slik oppgir du posisjonen din presist enten du ringer 113 eller deler turtipset med en venn.

Når du holder kartet slik at du kan lese det som står på det, er øverst på kartet mot nord. Kartet har et rutenett av linjer. Linjene går fra topp til bunn av kartet (nord–sør), og fra venstre til høyre side (vest–øst). Dette er hjelpelinjer i et koordinatsystem. Koordinatsystemet gjør det mulig å angi posisjonen til alle punkter på jorden ved hjelp av bokstaver og/eller tall.

Det er vanlig å oppgi kartreferanse med seks siffer: tre siffer fra øst–vest-koordinatene (x-aksen) og tre siffer fra nord–sør-koordinatene (y-aksen). Først finner du kilometerrutelinjen øst–vest — tallene er oppgitt med to siffer i blått (markert med blå ring på bildet). Deretter deler du ruten i ti deler (blå streker på bildet) og anslår hvor mange deler til høyre for kilometerlinjen du er. Deretter gjør du det samme med nord–sør-koordinatene (markert med lilla). Husk å oppgi hvilket kart du bruker, for eksempel «kart over Lysefjorden — 1:50 000» eller «kart over Nordmarka 1:25 000», siden ulike kart kan ha samme kartreferanse.

Eksempel: kartreferansen til fjellet «Ranten»

Kartreferansen til fjellet «Ranten» er 231851.

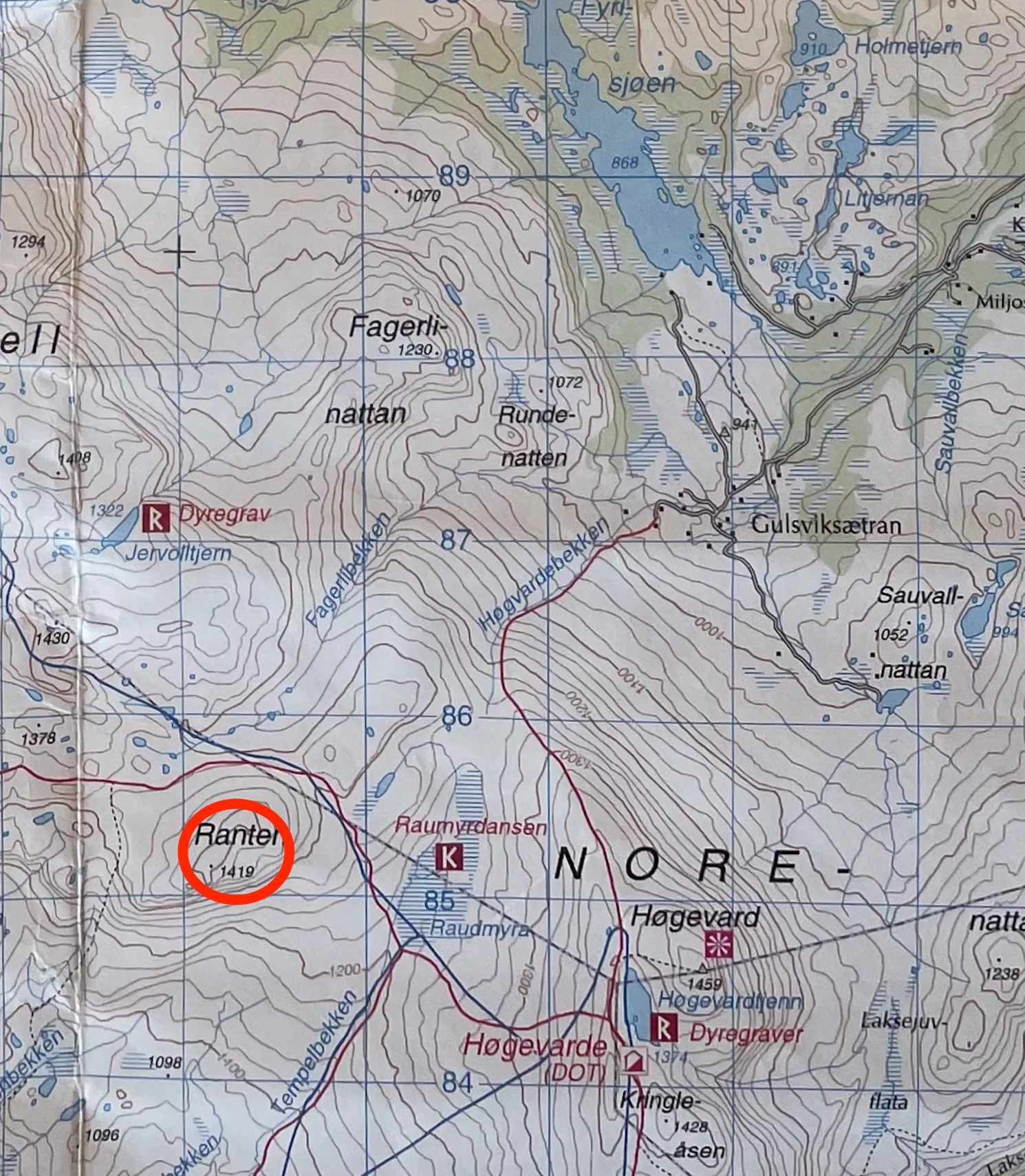

Toppen er markert som en prikk på 1419 meter over havet.

Toppen er markert som en prikk på 1419 meter over havet. Illustrasjon: Gina Wigestrand, Snuitide.

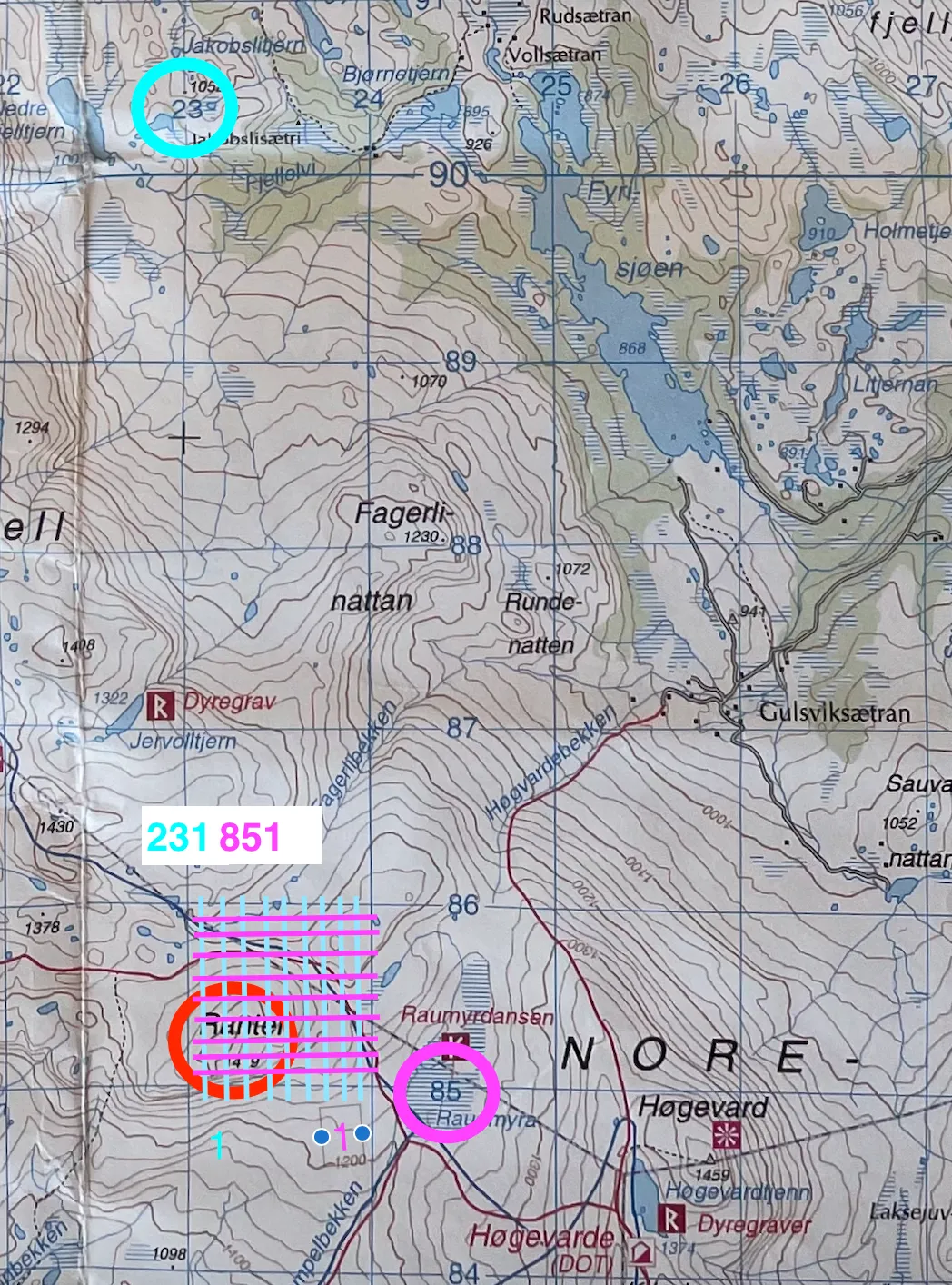

Inn døra, opp trappa. Eller x,y for de som er kjent med grafer og koordinatsystem.

Inn døra, opp trappa. Eller x,y for de som er kjent med grafer og koordinatsystem. Illustrasjon: Gina Wigestrand, Snuitide.

Mer om koordinater og kartreferanse

Jorden deles opp i lengdegrader og breddegrader. Da får du koordinater inndelt i grader, minutter og sekunder. Denne formen for posisjons­anvisning er vanlig å bruke i båt eller på polene.

På landkart brukes et system som deler jorden inn i sonebelter. Dette kalles UTM/UPS. Sonene deles videre inn i bokstavkoder som utgjør 100-kilometers-ruter. På nyere kart er bokstavkodene erstattet med tallkoder (Wangberg og Heimdal, 2021).

På kartet Hardangerjøkulen (på høyre side) er sonebeltet 32V, mens bokstavkoden på 100-kilometers-ruten er MN. På nyere kart vises 100-kilometers-ruten som små blå tall i margen — se også Ekvidistanse og målestokk for hvordan du leser de blå tallene. GPS-en oppgir fullstendige koordinater med 14 tall, pluss sonebeltet. 100-kilometers-ruten oppgis med to tall for øst/vest og to for nord/sør på GPS-en (de to første tallene).

På GPS kan koordinatene se slik ut:

32 V  03 92806    67 93746

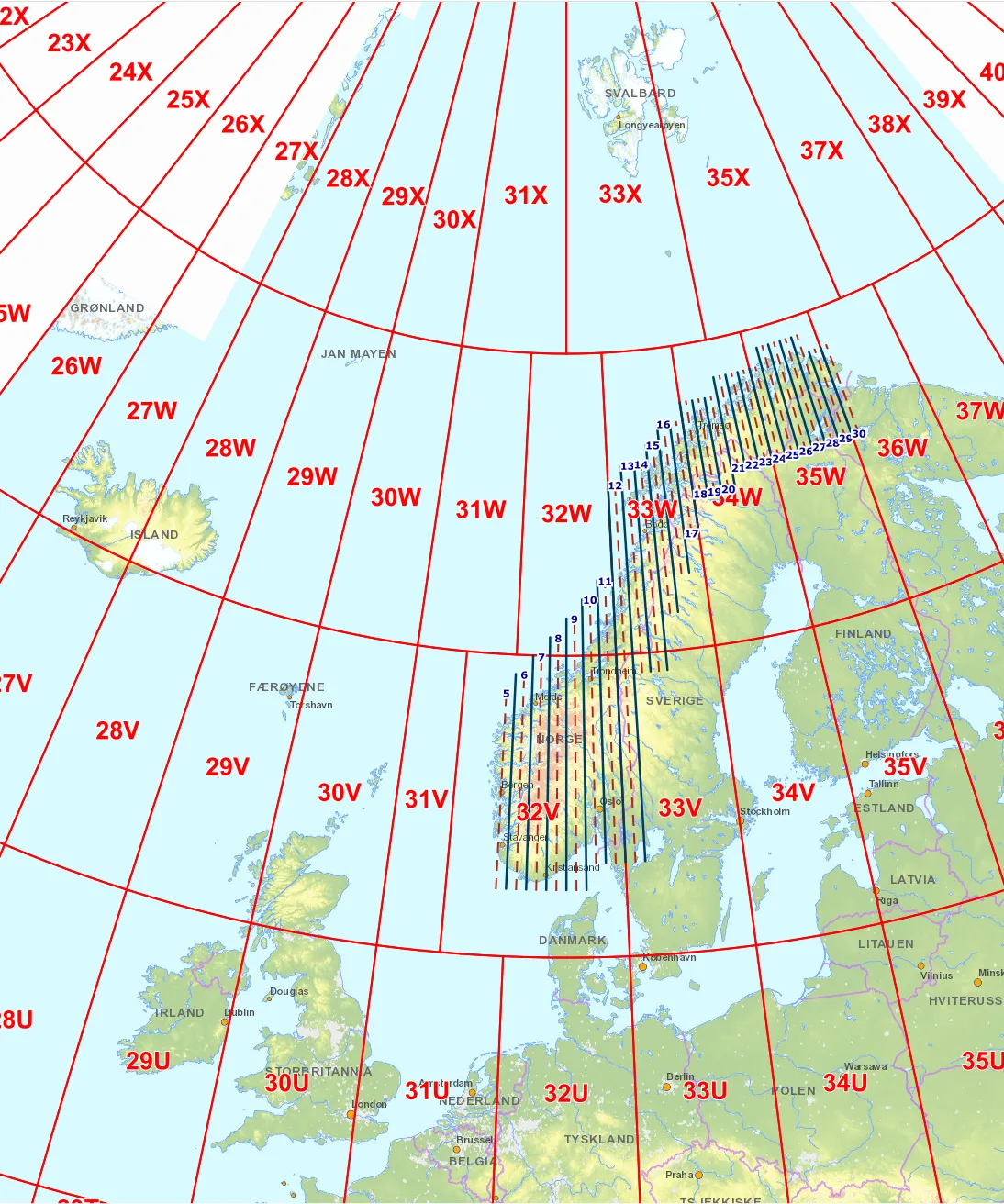

Oversikt over sonebeltene i Norge. Sør-Norge opp til Trondheim dekkes av sonebeltet 32V.

Oversikt over sonebeltene i Norge. Sør-Norge opp til Trondheim dekkes av sonebeltet 32V. Illustrasjon: Esri, USGS, HERE, FAO, NOAA, Kartverket.

Statens kartverk, M711-serien, Hardangerjøkulen 1:50 000.

Statens kartverk, M711-serien, Hardangerjøkulen 1:50 000 (Copyright Statens kartverk). NB! Denne kartserien er utgått og fås ikke lenger kjøpt i butikk.

Kartreferanse som oppgis på landkart, blir som regel gitt med seks siffer. Da må du se på de blå tallene i margen på kartet. Du hopper over sonebeltet (32 V) og de små blå tallene på kartet (som indikerer 100-kilometers-ruten). De neste to tallene er de blå tallene som vises i margen på kartet.

Siste tallet viser hvor langt inne du er i 1-kilometers-ruten. Hvis vi bruker koordinatene fra GPS-en over, blir kartreferansen 928937. Det er viktig å si hvilket kart du oppgir referansen fra, siden flere kart kan ha like kartreferanser (Wangberg og Heimdal, 2021).

Praktisk: når trenger du kartreferanse?

  • Nødnummer 113: ved skade i fjellet er kartreferanse + kartnavn det raskeste politiet og luft­ambulansen kan hentes til. Si først kartnavnet, så seks-sifrene.
  • Avtale møtested: «Vi møtes på 928937 på Hardangerjøkulen-kartet» er presist nok til at to grupper finner hverandre.
  • Dele turtips: «Bivuakk-egnet sted ved 231851 på Jotunheimen-kartet» tar leseren rett dit.
